概 述

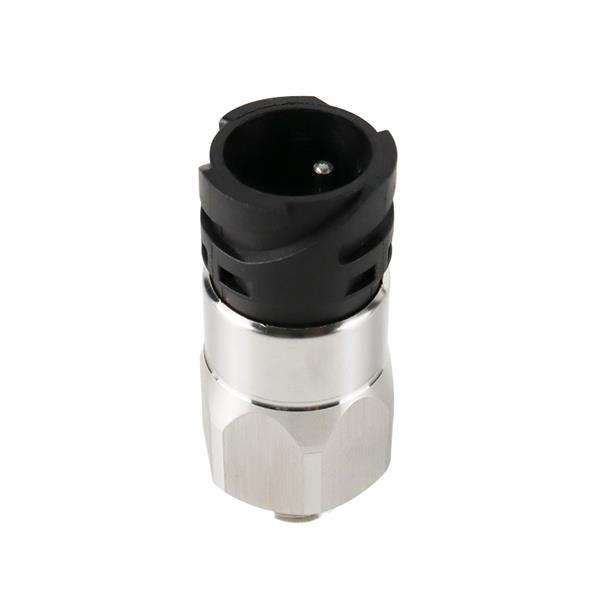

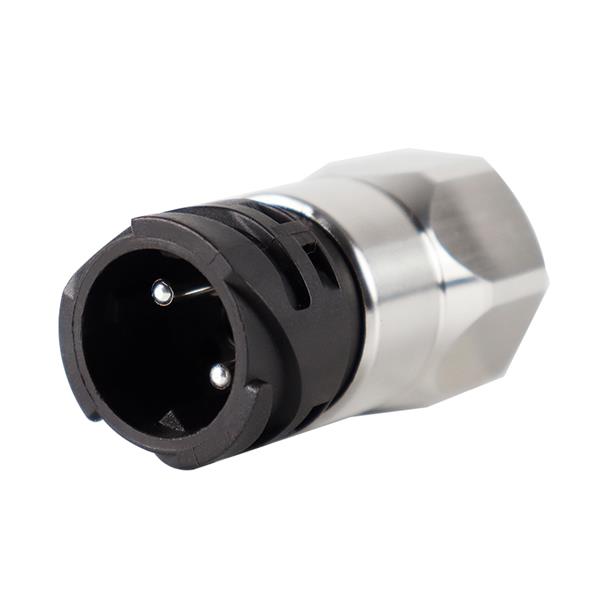

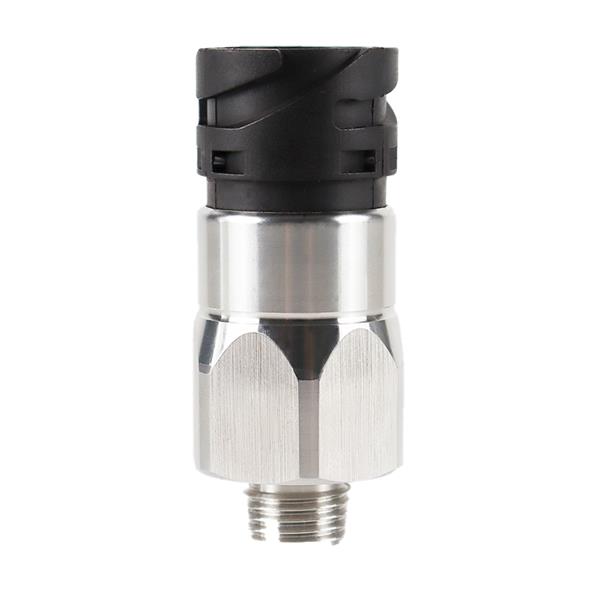

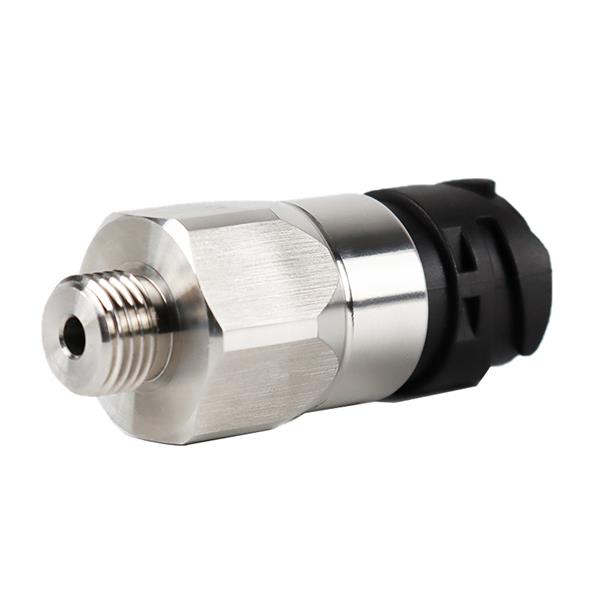

LF702柱塞式壓力開關在?業和汽?領域，通常會為設備設定某壓?值，當達到該壓?值時系統將發出電?信號，使機械設備開始?作或者發出提?（如設備發?泄露、發出警報等）。這種操作可以通過?種名為壓?開關的壓?傳感器進?控制。此為柱塞式壓?開關,安全過壓不超過600bar，接頭螺紋可定制。
LF702訂貨編號
|
LF702-1 1 1 1 1 1 1 1-50bar |
|
A B C D E F G H |
|
編碼 |
螺紋(X3) |
本體材質 |
隔膜 |
接線方式 |
護套 |
接觸方式 |
壓力范圍 |
精度 |
壓力方式 |
|
1 |
G1/8外 |
B 鍍鋅鋼 |
CNBR |
D 1/4插片端子 |
E 無 |
F NO |
G 30-100bar |
±5bar |
H 上升 |
|
2 |
A NPT1/8外 |
不銹鋼 |
FKM |
M3螺絲端子 |
頂出護套 |
NC |
50-150bar |
±10bar |
下降 |
|
3 |
M10*1外 |
|
EPDM |
卡口DIN72585(NO) |
側出護套 |
|
100-200bar |
±15bar |
|
|
4 |
UNF7/16外 |
|
HNBR |
灌膠出線 |
|
|
|
|
|
|
5 |
G1/4外 |
|
VMQ |
德國標準DOT4-2P/ |
|
|
|
|
|
|
6 |
NPT1/4外 |
|
德國標準DOT4-3P(A+B) |
|
|
|
|
||
|
7 |
G1/2外 |
|
安普AMP surperseal |
|
|
|
|
||
|
8 |
G1/4內 |
|
M12×1DIN EN61076-2-D(1+3) |
|
|
|
|
||
|
9 |
M12*1.5內 |
|
DIN 43650ACable Clamp(1+2) |
|
|
|
|
||
技術參數
本體
鍍鋅鋼/不銹鋼
電觸點
銀鎘，可鍍?
最大電壓
42V MAX100VAC
最大電流
4A
工作溫度范圍
-40℃ --+100℃（根據隔膜不同）
機械工作壽命
106次
電氣工作壽命
105次
外部污染情況
正常
外殼防護等級
IP00（接線端?1-2），IP67（接線端?3-8）, IP65(接線端?9)
帶頂出護套
IP54（配接線端?1-2）
帶側出護套
IP55（配接線端?1-2）
適用規定
EN 60730- 1
最大工作壓力
不銹鋼/鍍鋅鋼 450bar
最大安全壓力
不銹鋼/鍍鋅鋼 600bar
重量
~85gr
單位換算：1kgf/cm2=14.2psi 1bar=14.5psi
