概 述

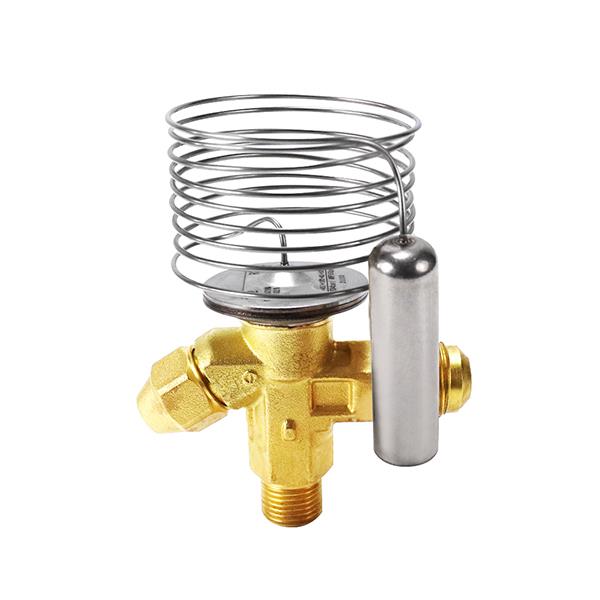

LFTEV系列熱力膨脹閥是可換流口的膨脹閥，適用于各種中小型干式蒸發器制冷劑的自動調節供給。具有穩定的過熱度調節性能，可互換流口組件，適用于R22,R 134a,R407C，R404A/R507等冷媒介質?？蛇x擇喇叭口或釬焊連接。蒸發溫度范圍：-40℃~+10℃。
選型表
LFTEV-H(T2TE2)系列膨脹閥選型表格R(分體訂貨，帶感溫包固定卡，流口組件與連接鈉子請另外訂購)
制冷劑
型號
平衡方式
毛細管
連接管
進口
出口
平衡管口
In/mm
In/mm
In/mm
R22
R22N-H
TX2
內平衡式
1500
3/8"/9.52
1/2"/12.7
R22W-H
TEX2
外平衡式
1500
3/8"/9.52
1/2"/12.7
1/4"/6.35
R407C
R407CN-H
TZ2
內平衡式
1500
3/8"/9.52
1/2"/12.7
R407CW-H
TEZ2
外平衡式
1500
3/8"/9.52
1/2"/12.7
1/4"/6.35
R134a
R134aN-H
TN2
內平衡式
1500
3/8"/9.52
1/2"/12.7
R134aW-H
TEN2
外平衡式
1500
3/8"/9.52
1/2"/12.7
1/4"/6.35
R404A/R507
R404A/R507N-H
TS2
內平衡式
1500
3/8"/9.52
1/2"/12.7
R404A/R507W-H
TES2
外平衡式
1500
3/8"/9.52
1/2"/12.7
1/4"/6.35
注：只有外平衡式的膨脹閥有平衡管口
LFTEV-H(T2TE2)型膨脹閥流口選型表格
|
流口編號 |
名義制冷量 (RT) |
名義制冷量 (KW) |
||||||
|
R22 |
R407C |
R134A |
|
R22 |
R407C |
R134A |
|
|
|
OX |
0.15 |
0.16 |
0.11 |
0.11 |
0.5 |
0.5 |
0.4 |
0.38 |
|
00 |
0.3 |
0.3 |
0.25 |
0.21 |
1.0 |
1.1 |
0.9 |
0.7 |
|
|
0.7 |
0.6 |
0.5 |
0.45 |
2.5 |
2.7 |
|
|
|
02 |
1.0 |
1.1 |
0.8 |
0.6 |
3.5 |
3.8 |
2.6 |
2.1 |
|
03 |
1.5 |
1.6 |
1.3 |
1.2 |
5.2 |
5.6 |
4.8 |
4.2 |
|
04 |
2.3 |
2.5 |
1.9 |
1.7 |
8.0 |
8.6 |
6.7 |
6.0 |
|
05 |
3.0 |
3.2 |
2.5 |
2.2 |
10.5 |
11.3 |
8.6 |
7.7 |
|
06 |
4.5 |
4.9 |
3.0 |
2.6 |
15.5 |
16.7 |
10.5 |
9.1 |
