概 述

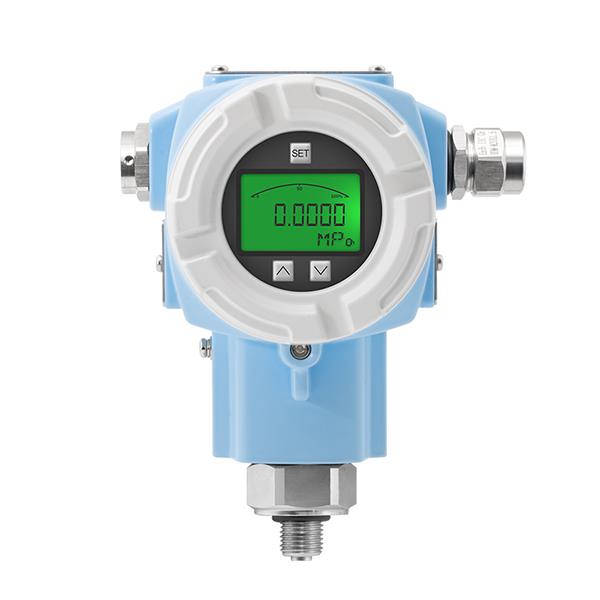

LFT6210本安型防爆壓力變送器是一款適合用于危險場合的壓力變送器，也適合通用工業應用。該產品壓力芯體采用激光調阻工藝進行寬溫度的溫度補償，具有精度高、溫度漂移量小、工作溫度范圍寬、性能穩定、質量可靠等優點。它還具有多種量程范圍、多種壓力接口，顯示屏旋轉等優勢，方便匹配不同工況現場。
本產品有本質安全型、粉塵本質安全型、普通型可供選擇，其中本質安全型適用于0區、1區及2區危險場所，IC類爆炸性氣體環境，粉塵本質安全型適用于20區、21區及22區危險場所，IIIC類導電性粉塵環境。
技術參數
壓力量程
-100KPa.…0~10kPa.…60MPa
過載壓力
1.5倍額定壓力
精度注1
0.1%F.S,0.25%F.S,0.5%F.S
溫漂
補償范圍內：0.01%/℃;補償范圍外：0.05%/℃
穩定性
<0.5%F.S/年
工作溫度
本質安全型： -40~60℃;普通型： -40℃~80℃
存儲溫度
本質安全型： -40~60℃;普通型： -40℃~100℃
被測介質
與304和316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體
供電電源
15~28VDC
輸出方式
4~20mA(二線制)
絕緣電阻
>100MΩ@500VDC
電氣強度
500VAC @60s
電氣連接
防水出線
防護等級
IP67
壓力形式
表壓G(默認)/絕壓A
壓力接口
M20×1.5,G1/2
認證項目
本質安全型： Ex ia ⅡCT6 Ga;粉塵本質安全型： Ex iaⅢCT200 85℃ Da
注1:在25℃測量，包括線性、重復性和遲滯的綜合精度。
精度說明
量程范圍
標配(溫度補償： -10~70℃)
可選(溫度補償： -40~80℃)
量程≥10MPa
0.5%F.S
/
量程0.1MPa~10MPa
0.25%F.S
0.1%F.S
量程<100kPa
0.5%F.S
0.25%F.S 注2
注2:量程≤10kPa,溫度補償：-10~70℃。
選型說明
代號及說明
備注
LFT6210
型號
量程
-100KPa.…0~10kPa.….60MPa
量程范圍
A4
A4=4~20mA(二線制)
輸出方式
K
K=kPa
計量單位
M
M=MPa
P
P=psi
B
B=Bar
0.1
0.1=0.1%F.S
精度等級
0.25
0.25=0.25%F.S
0.5
0.5=0.5%F.S
B
B=本質安全
防爆方式
F
F=粉塵本質安全
P
P=普通型
--
M
M=M20*1.5
壓力接口
G2
G2=G1/2
---------
空格
無導線(默認)
出線長度注3
1
1=1m
2
2=2m
---
LFT6210 0-100 A4 B 0.25 B M 1
選型舉例
例如：LFT62100-100 A4K0.25 BM(LFT6210壓力變送器，量程0-100kPa,輸出4-20mA,精度0.25%,本質安全型，壓力接口M20*1.5,無導線)。
注3:本質安全型，請客戶自行配置本質安全型導線；普通型，可配置導線。
