概 述

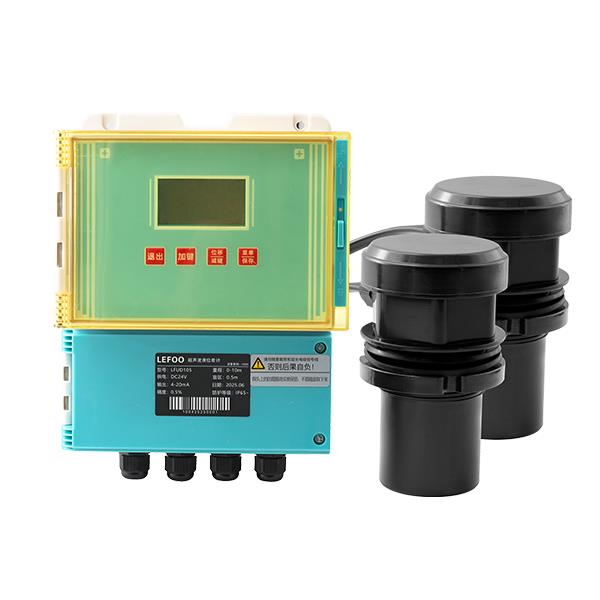

LFUD105超聲波液位差計具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護。聲波智能專利軟件能夠抗各種干擾波，安裝方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
技術參數
|
測量范圍 |
0~25m(根據實測量程選定) |
|
盲區 |
0.25～0.8m |
|
測距精度 |
±0.5%(標準條件全量程) |
|
測距分辨率 |
1mm |
|
壓力 |
常壓 |
|
儀表顯示 |
自帶LCD顯示液位(池底或罐底到水等介質面之間的距離) |
|
和距離值(儀表的探頭面到水等介質面之間的距離)以及回波曲線顯示 |
|
|
輸出信號 |
四線制輸出：4~20mA/510Ω、RS485(標準Modbus-RTU協議，支持修改系統參數) |
|
繼電器輸出：250AC/5A或30VDC/2A |
|
|
輸出電源 |
四線制：標配AC220V/DC12-24V |
|
環境溫度 |
-20℃~+60℃ |
|
防護等級 |
IP65 |
|
四線儀表功率 |
無繼電器輸出<24V@80mA |
|
探頭線纜 |
10米(可延長至70米) |
選型說明
|
代號及說明 |
備注 |
||||||||
|
LFUD105 |
超聲波液位差計 |
型號 |
|||||||
|
|
|
量程 |
0~3...25m |
量程范圍 |
|||||
|
|
A4MD |
A4MD=2*4~20mA+RS485+兩路繼電器 |
輸出方式 |
||||||
|
|
|
0.5% |
0.5% |
精度 |
|||||
|
|
10 |
常規10米(可延長至70米) |
分體線長 |
||||||
|
|
1 |
常規(ABS) |
探頭類型 |
||||||
|
2 |
防腐(聚四氟PTFE) |
||||||||
|
|
|||||||||
|
LFUD105 0~3m A4MD 0.5% 10 1 |
選型舉例 |
||||||||
