概 述

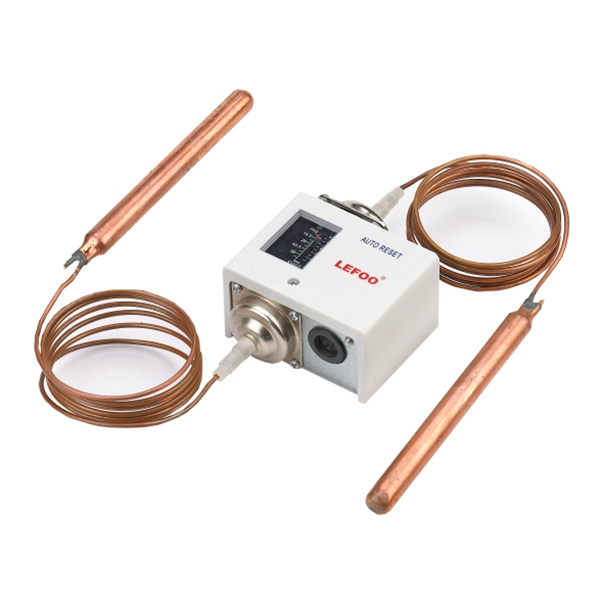

TSD型溫差控制器是根據兩個感溫包感受溫度差值與設定值比較，給出一個差值信號使溫度控制器動作。在通風設備和制冷裝置中，需要保持兩股介質之間的溫差為某一個恒定值時，可采用溫差控制器來實現。兩個相對的感溫包，一個用來作為溫度參考，另一個則用作控制發信號，而溫差則是直接的受控參數。
型號與參數
型號
溫差設定范圍
設定最低溫差時動作溫差
工作溫度范圍
溫包最高溫度
TSD40
0℃~15℃
≤3℃
-25℃~40℃
60℃
TSD100
5℃~25℃
≤5℃
20℃~100℃
150℃
環境溫度： -20～70℃
電線連接：進線孔直徑為15mm
電氣參數
額定電流(A)
A.C.110
A.C.220
20A
10A
誘導電流
滿載電流
15A
8A
瞬時電流
72A
額定電壓(V)
非誘導電流
